Wydajesz tysiące rocznie na butle z azotem, bo myślisz, że nie masz miejsca na własną instalację? Możesz się mocno przeliczyć – i dużo stracić.

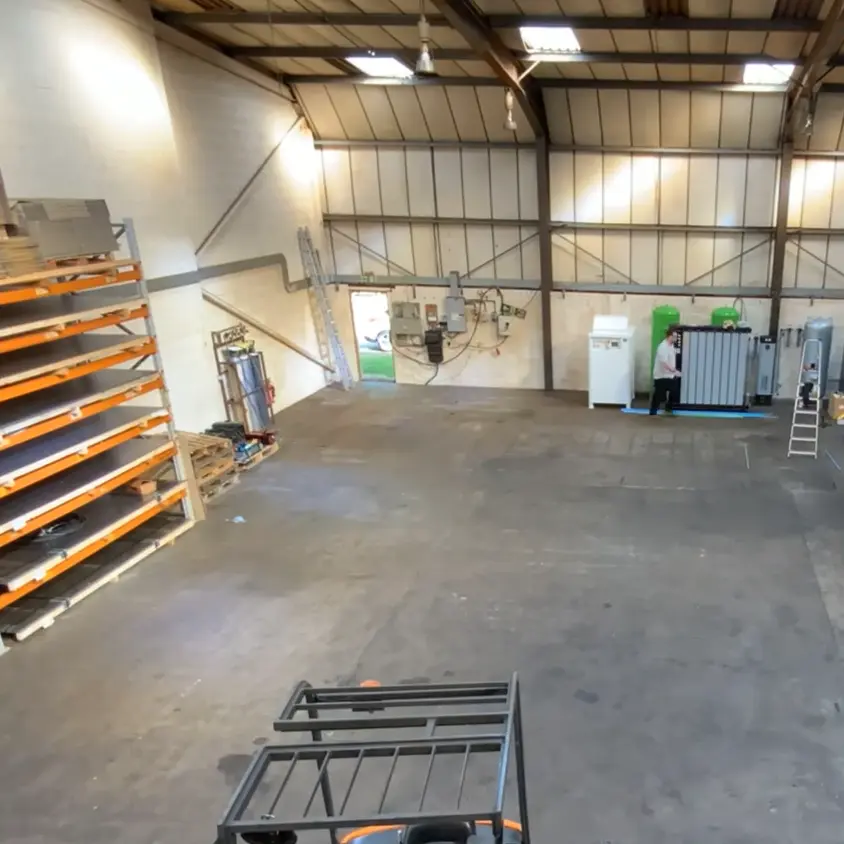

Nie potrzebujesz osobnego pomieszczenia. Postaw sobie generator pod ścianą albo w kącie hali produkcyjnej, żeby uniezależnić się od dostaw butli. Zajmie mniej miejsca niż regał z butlami, a raz ustawiony, pracuje bez przerwy i bez dostaw.
Praktyczny przewodnik dla małych i średnich firm
Czy generator azotu zmieści się w Twojej firmie? To pytanie słyszę częściej, niż mogłoby się wydawać. I wcale mnie to nie dziwi, bo każdy metr kwadratowy w hali czy pomieszczeniu technicznym ma swoją wartość. W dzisiejszym wpisie rozwieję najczęstsze wątpliwości dotyczące miejsca potrzebnego na instalację generatora azotu. Przejdziemy przez konkretne przykłady, wskażę, na co zwrócić uwagę, i jak zawsze dorzucę kilka praktycznych rad z życia wziętych.
Dlaczego warto to dobrze zaplanować?
Inwestycja z głową
Rozwiązuję problemy w sprężarkowniach od lat i wiem jedno: każda inwestycja zaczyna się od dobrego planu. Generator azotu to nie tylko pojedyncze urządzenie. To fragment większego układu, który musi współgrać z przestrzenią, infrastrukturą i bezpieczeństwem w zakładzie. Wcześniejsze zaplanowanie, ile miejsca potrzebujesz, to uniknięcie późniejszych przeróbek, stresu i niepotrzebnych kosztów.
Komfort i bezpieczeństwo
Pamiętajmy, że mamy do czynienia z urządzeniem ciśnieniowym. Musi być dostępne, wentylowane i bezpieczne. Praca „na styk” grozi nie tylko niewygodą przy serwisie, ale i realnym ryzykiem operacyjnym.
Generator kontra butle, czyli gdzie naprawdę oszczędzamy miejsce?
To ciekawe, ale wiele osób zakłada, że własna produkcja azotu to „kombajn”, który zajmie pół hali. W praktyce jest odwrotnie. Składowanie butli to osobne pomieszczenia, regały, procedury bezpieczeństwa i wieczny problem z dostawami. A kompaktowy generator azotu? Może stać w kącie hali i cicho pracować, bez ciągłych rotacji i bezpieczniejszy w obsłudze.
Co wpływa na rozmiar instalacji?
1. Wydajność
Im więcej azotu potrzebujesz, tym większy układ. Prosta zasada. Generator dla małej firmy zajmuje tyle, co szafa sterownicza. Ale jeśli masz linię produkcyjną ze zdublowanymi maszynami potrzebującymi azotu, potrzebna będzie większa przestrzeń.
2. Technologia
Masz do wyboru:
Rozwiązania kompaktowe – wszystko w jednej obudowie, idealne do małych firm.
Układy modułowe – osobno kompresor, zbiornik, generator. Zajmują więcej miejsca, ale dają elastyczność w rozmieszczeniu.
3. Urządzenia towarzyszące
Produkcja azotu to więcej niż sam generator. Dochodzą:
Średni zakład produkcyjny – 2–5 m². Zazwyczaj mieści się to w wydzielonym kącie hali lub pomieszczeniu technicznym.
Magazyn butli? Nawet 10 – 15 m² i to bez produkcji, tylko przechowywanie!
Zrównoważony rozwój poprzez rzetelność – zamiast inwestować w regały na butle, lepiej postawić własną „azotownię”.
Jakie są najmniejsze wymiary generatorów azotu?
Kilka rzeczywistych danych technicznych generatorów produkowanych przez Nano Purification przedstawiających powierzchnię zabudowy.
Złożenia do obliczenia powierzchni pod generator azotu
Zakładam, że potrzebujesz najmniejszy generator azotu, który produkuje azot o czystości 95%.
Drugie założenie jest takie, że masz dostępne sprężone powietrze o wymaganej czystości i ilości. Oznacza to, że sprężarka wraz z systemem uzdatniania sprężonego powietrza pracują w sprężarkowni, a do zasilania generatora azotu potrzebna jest „rura z powietrzem”.
Powierzchnia pod generator azotu
W zależności od wydajności, technologii i konstrukcji będziesz potrzebować następującą powierzchnię pod sam generator:
Do podanych wymiarów trzeba dodać jeszcze obszar serwisowy, ale i tak widać, że pierwsze trzy generatory azotu dla małych i średnich przedsiębiorstw zajmują niewiele miejsca.
Nawet jak weźmiemy pod uwagę, że trzeba zaplanować miejsce pod zbiornik mieszający, który będzie miał średnicę 457 mm. Zbiornik azotu może stać przy generatorze, albo bliżej miejsca wykorzystania, ale też będzie miał średnicę 500-600 mm.
Powierzchnia zabudowy pod system azotowy

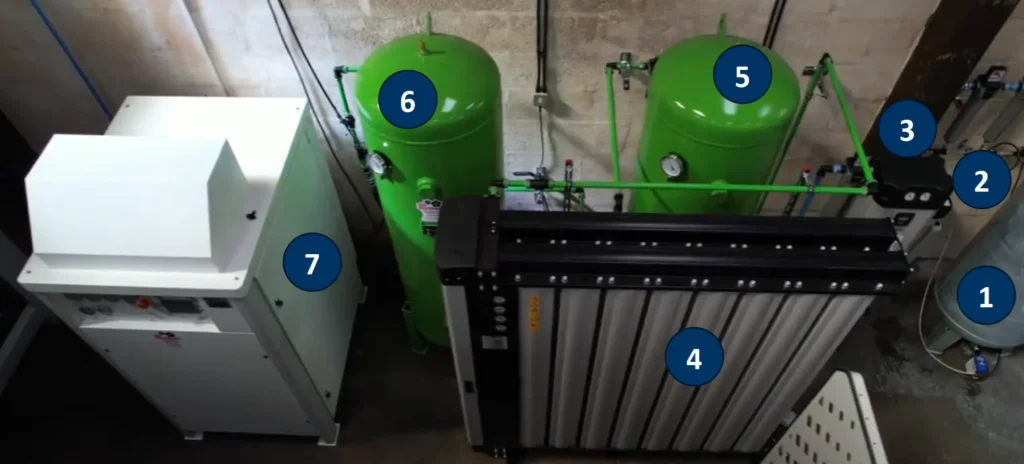

Na zdjęciu widać kompletny system produkcji azotu do lasera, ale bez sprężarki, która zamontowana jest na przeciwległym końcu hali produkcyjnej.
Laser ByStar Fiber 6000 firmy Bystronic, cięty materiał to stal nierdzewna o grubości do 5mm.
Zbiornik buforowy sprężonego powietrza tzw. mokry
Filtracja sprężonego powietrza
Osuszacz adsorpcyjny Nano NDL120, ciśnieniowy punkt rosy -40oC
Generator azotu Nano Gen2 i4.0-10130 (wydajność 40m3/h dla czystości 99,975%)
Zbiornik mieszający o pojemności 900 litrów
Zbiornik azotu o pojemności 900 litrów
Doprężacz (ciśnienie sprężania 350 bar)
Wymiary powierzchni, na której zamontowany jest cały system produkcji azotu do lasera to 6,0m x 1,5m = 9,0m2.. Można byłoby zmniejszyć szerokość zabudowy do 80-90cm gdyby rozciągnąć cały układ systemu pod ścianą. Ale do tego potrzeba ok. 10m „wolnej ściany”.
Jak przygotować miejsce pod generator?
Wentylacja
Azot to gaz obojętny, ale wypiera tlen. Dobra wentylacja i czujnik stężenia tlenu to standard bezpieczeństwa.
Media
Potrzebujesz dostępu do:
instalacji sprężonego powietrza,
energii elektrycznej.
Dostęp serwisowy
Zostaw miejsce na bokach urządzenia. Ułatwi to przeglądy, serwis i ewentualną rozbudowę. Możemy o tym porozmawiać przez telefon.
„Potrzebna będzie osobna hala” – Nieprawda, bo 90% przypadków generator spokojnie mieści się w istniejących pomieszczeniach.
„Butle zajmują mniej miejsca” – Teoretycznie może i tak, ale dołóż do tego magazyn, zabezpieczenia, rotację dostaw… i robi się tłoczno.
Masz miejsce na system azotowy, tylko jeszcze o tym nie wiesz
Większość firm, z którymi pracuję, po dokładnym przeliczeniu powierzchni technicznej stwierdza: „Rzeczywiście, damy radę”. Bo nie sztuką jest sprzedać – sztuką jest dobrać.
Jeśli:
masz wolne 1–5 m²,
masz dostęp do powietrza i prądu,
możesz zapewnić wentylację i dostęp serwisowy
to jesteś gotowy na produkcję azotu na miejscu.
Skontaktuj się ze mną, jeśli chcesz sprawdzić, czy Twój zakład się nadaje. Bez zobowiązań – za to z pełną rzetelnością.
A jeżeli okaże się, że rzeczywiście nie masz miejsca na produkcję swojego azotu, ale zwrot z inwestycji pokazuje zasadność zakupu takiego systemu to też mamy na to rozwiązanie. W przeciwieństwie do wolno stojących urządzeń jest też w ofercie kontenerowa wytwornica azotu.
Kupowany gazowy azot kosztuje. Nie przepłacaj.
