Jak ustawić czystość azotu w membranowym generatorze?
Czystość azotu w strumieniu zależy głównie od trzech parametrów:
• Temperatura wlotowa sprężonego powietrza
• Ciśnienie wlotowe sprężonego powietrza
• Szybkość przepływu sprężonego powietrza
Jak monitorować czystość i ciśnienie produkowanego azotu?
Do monitorowania czystości azotu można wykorzystać czujnik tlenu. Podłączony do strumienia przepływającego azotu będziemy widzieć poziom tlenu, który stanowi o tym jak czysty jest azot.
Na przykład zawartość tlenu 2% to czystość azotu 98%.
Ciśnienie azotu możemy regulować za zbiornikiem buforowym membranowym reduktorem ciśnienia, takim jak jest wykorzystywany w instalacjach pneumatycznych.
Pozostał jeszcze do pomiaru przepływ azotu. Do jego kontroli można wykorzystać przepływomierz masowy lub rotametr w zależności od tego, jakiej oczekujesz dokładności i w jakim celu chciałbyś monitorować przepływ.
Czy da się jakoś sprawdzić na bieżąco czystość azotu?
Dostosowując wymienione parametry można regulować wydajność i czystość azotu. Ważne jest jednak, żeby nie przekroczyć parametrów dopuszczalnych i nie uszkodzić membrany.
Ciśnienie wlotowe sprężonego powietrza zmieniamy reduktorem.
Szybkość przepływu sprężonego powietrza zmieniamy zaworem iglicowym na wylocie generatora azotu. Ważne też jest, żeby następowała stabilizacja odbioru azotu poprzez zastosowanie np. zbiornika buforowego.
O temperaturze będzie parę słów w dalszej części artykułu.
Wpływ parametrów zasilania na parametry azotu

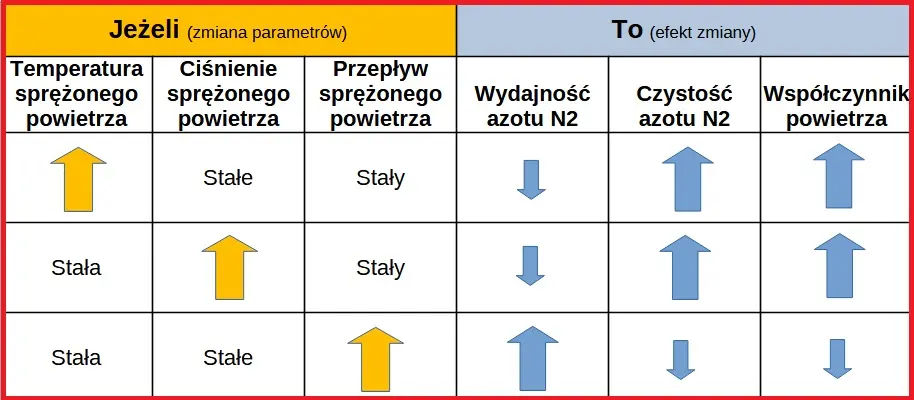

W tabeli pokazuję, w jaki sposób wydajność azotu gazowego, czystość gazowego azotu i współczynnik powietrza zmienią się, gdy dostosujesz parametry procesu.
Dla przykładu:
Jeżeli temperatura sprężonego powietrza wzrośnie, a ciśnienie i szybkość przepływu pozostają stałe, to wydajność azotu spada, a czystość i współczynnik powietrza rosną.
Jak wentylacja sprężarkowni wpływa na azot?
Masz tu najlepszy przykład braku dobrych warunków eksploatacji sprężarki.
Wyobraź sobie, że sprężarkownia nie jest odpowiednio wentylowana więc temperatura sprężonego powietrza wzrasta w miarę wzrostu temperatury otoczenia.
Sprężarki śrubowe mogą pracować w temperaturze otoczenia do 40 lub 45oC. Ze względu na proces sprężania temperatura sprężonego powietrza rośnie. Potem przechodzi przez chłodnicę wentylatorową, której skuteczność uzależniona jest od temperatury otoczenia. Dlatego w parametrach technicznych, producenci sprężarek podają wzrost temperatury sprężonego powietrza o np. 5-10oC w stosunku do temperatury otoczenia.
Oznacza to, że zimą temperatura sprężonego powietrza będzie niższa niż podczas gorącego lata. I otwieranie drzwi sprężarkowni niewiele pomoże. Musi być wymuszona wentylacja dla szybkiej wymiany ciepłego powietrza ze sprężarkowni na chłodniejsze powietrze z dworu.
W konsekwencji otrzymujesz mniej azotu, ale czystość azotu się zwiększa. Pociąga to za sobą również wzrost współczynnika powietrza. Dla ciebie oznacza to, że na jednostkę wyprodukowanego azotu zużyjesz więcej powietrza.
Ciekawe tylko czy w twoim procesie potrzebowałeś czystszego azotu o wyższym koszcie produkcji?
Czy temperatura hali wpływa na jakość produkowanego azotu?
Rozwiązaniem może być montaż membranowego generatora azotu jak najdalej od kompresora. Najlepiej tuż przy maszynie wykorzystującej azot.
Instalacja sprężonego powietrza, która idzie przez halę produkcyjną będzie automatycznie schładzała sprężone powietrze, bo na hali powinno być chłodniej niż w sprężarkowni. Trzeba tylko uważać, żeby nie wykraplała się w niej wilgoć, bo to znowu jest zabójcze dla membran.
Dlatego generatory membranowe dostarczane przez Nano Purification wyposażone są, oprócz odpowiednich filtrów, w separatory cyklonowe do oddzielenia cieczy.
Ile kosztuje dobór generatora azotu?
Podczas doboru membranowego generatora azotu oraz miejsca jego eksploatacji warto poradzić się eksperta.
Może wskaże Ci jeden z 6 potencjalnych problemów, dla których jakość azotu z generatora membranowego może nie spełniać Twoich oczekiwań?
Jeżeli zadzwonisz do mnie to nic to nie kosztuje, więc warto porozmawiać.
Szybko ustalimy warunki brzegowe Twojej produkcji azotu w przedsiębiorstwie.
A jeżeli chcesz posłuchać tę treść to zapraszam.
